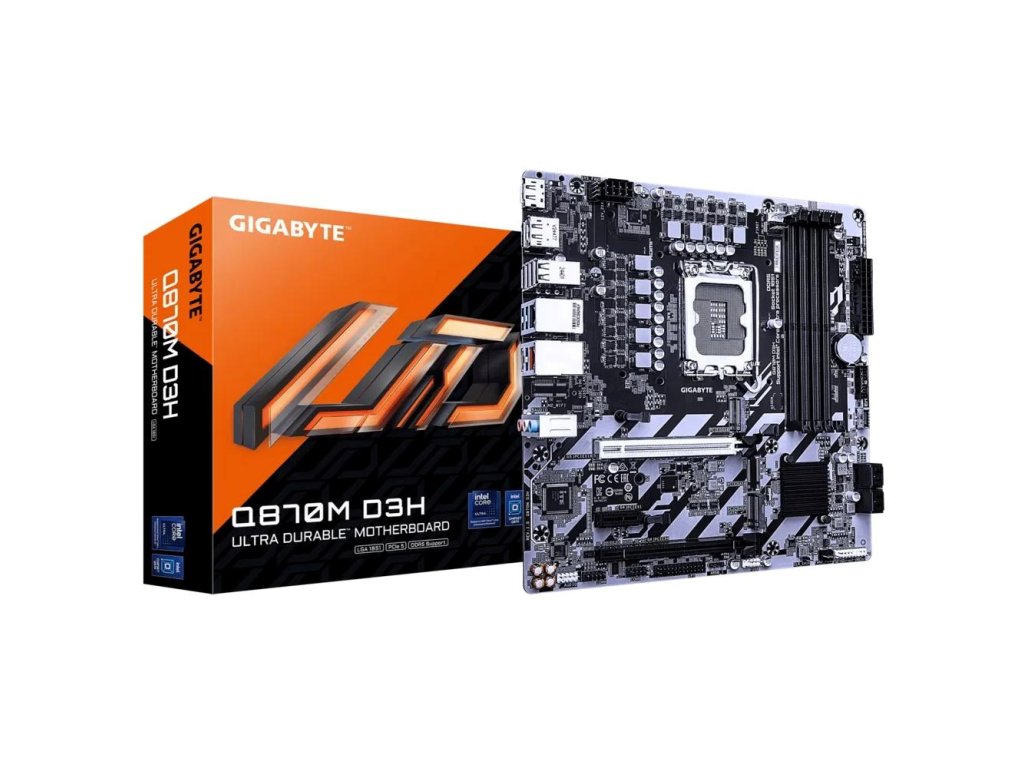

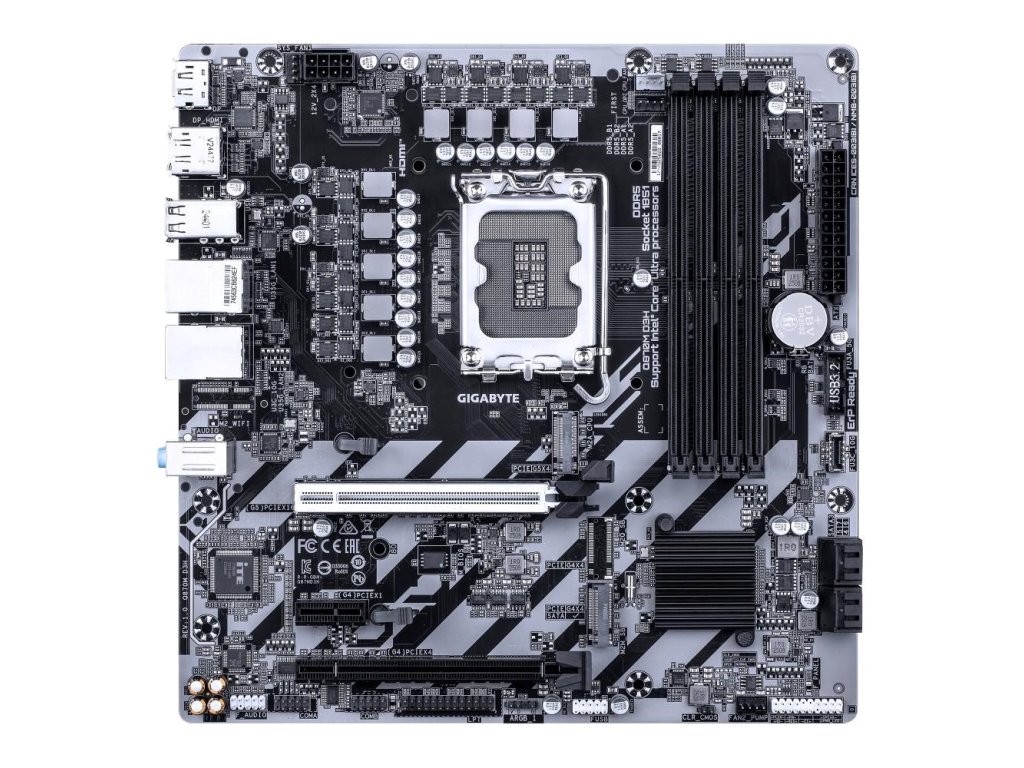

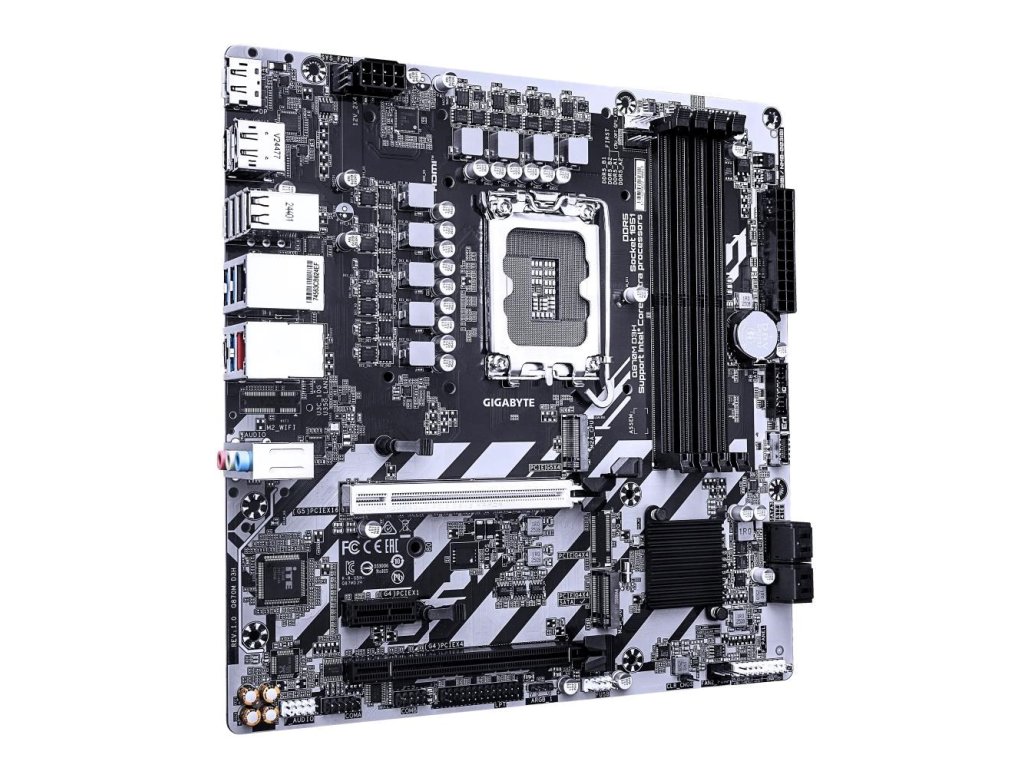

GIGABYTE MB Q870M D3H, Intel Q870, 4xDDR5, DP, HDMI, mATX

CPU

Socket LGA1851: Podpora procesorov Intel Core™ Ultra
(Pre najnovší zoznam podpory CPU navštívte stránku GIGABYTE.)
L3 cache sa líši s CPU

Čipová sada

Intel Q870 Express Čipová sada

Pamäť

Podpora pre DDR5 6400/6200/6000/5800/5600 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden modul) systémovej pamäti
Architektúra pamäti v duálnom režime
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti (rýchlosť) a počet DRAM modulov, viac informácií nájdete v zozname „Memory Support List“ na stránke GIGABYTE.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel HD Graphics:
- 1 x HDMI port, podpora maximálneho rozlíšenia 4096x2160@60 Hz
* Podpora verzie HDMI 2.1 a HDCP 2.3.- 2 x DisplayPort, podpora maximálneho rozlíšenia 3840x2160@144 Hz
* Podpora DisplayPort 2.1 verzia.(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne

Audio

Realtek Audio CODEC
Vysokokvalitný audio
2/4/5.1/7.1-kanálové
* Funkciu zvukového konektora môžete zmeniť pomocou softvéru na zvukové nastavenia. Ak chcete nastaviť 7.1-kanálové audio, použite softvér na zvukové nastavenia.

LAN

Čip Intel GbE LAN (1 Gbps/100 Gbps/10 Mbps)(LAN1)
Čip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)(LAN2)

Expanzné sloty

CPU:
- 1 x PCI Express x16 slot, podporujúci PCIe 5.0 a bežiaci na x16 (PCIEX16)
* Slot PCIEX16 môže podporovať iba grafickú kartu alebo NVMe SSD. Čipová sada:
- 1 x PCI Express x16 slot, podporujúci PCIe 4.0 a bežiaci na x4 (PCIEX4)
- 1 x PCI Express x1 slot, podporujúci PCIe 4.0 a bežiaci na x1 (PCIEX1)

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Čipová sada:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 SATA a PCIe 4.0 x4/x2 SSD support) (M2M_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiskové zariadenia

USB

Čipová sada:
- 2 x USB Type-C porty, s podporou USB 3.2 Gen 2 (1 port na zadnom paneli, 1 port dostupný cez interný USB header)
- 5 x USB 3.2 Gen 1 portov (3 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
- 6 x USB 2.0/1.1 portov (4 porty na zadnom paneli, 2 porty dostupné cez interný USB header)

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
1 x CPU ventilátorový konektor
1 x CPU ventilátor/čerpadlo vodného chladenia
1 x systémový ventilátorový konektor
1 x systémový ventilátor/čerpadlo vodného chladenia
1 x komunikačný RGB LED pásik konektor
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový konektor
1 x audio konektor predného panela
1 x USB Type-C header, s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
1 x USB 2.0/1.1 header
2 x serial port konektory
1 x paralelný port konektor
1 x jumper na vymazanie CMOS

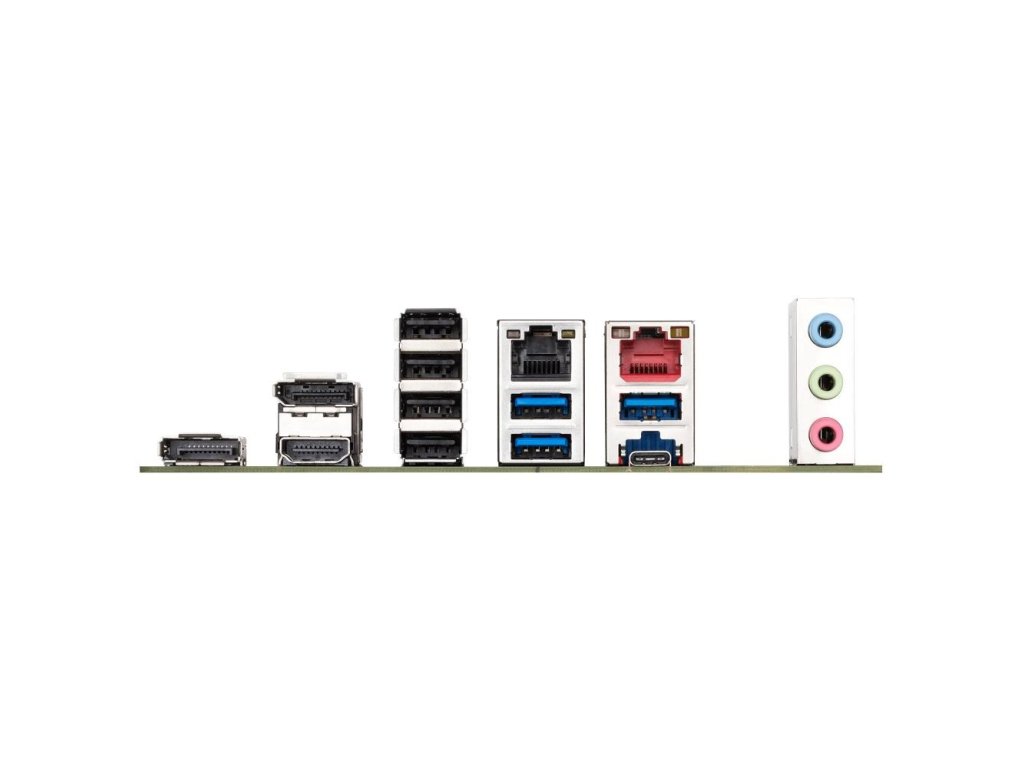

Back Panel Connectors

2 x DisplayPorts*
1 x HDMI port*
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x USB Type-C port, s podporou USB 3.2 Gen 2
2 x RJ-45 port
3 x audio jackov* Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

iTE I/O Control Chip
